БЛОК УПРАВЛЕНИЯ OWN
Блок управления вентиляцией OWN разработан на базе свободнопрограммируемого контроллера ОВЕН ПЛК6З,
позволяющего
реализовать практически любой алгоритм управления для приточно-вытяжной и приточной вентиляции.
Программой контроллера предусмотрены все необходимые стандартные функции, такие как:
— Активная защита теплоносители по воде и воздуху
— Прогрев установки перед запуском
— Переключение режимов работы «Зима/Лето» по датчику наружной температуры, либо ручным переключателем
— Работа как в автоматическом, так и в ручном режимах
— Отслеживание засорения воздушных фильтров
* Отслеживание работы вентиляторов по перепаду давления
На борту контроллера имеется интерфейс позволяющий интегрировать его в систему диспетчеризации (протокол Modbus).
Дополнительные опции:
— Исполнение в металлическом шкафу
— Разработка нужного алгоритма программы под необходимую установку
Дополнительную информацию уточняйте по телефону:
+7(347)214-93-14
Добавочный 109, 110
OWN
Для подбора необходимого вам блока укажите параметры:
‹
1
2
1H
2H
›
1 приточная система
2 приточно-вытяжная система
Н частотное управление вентилятором
‹
R
P
MM
MU
0
›
R роторный регенератор
P пластинчатый рекуператор
MM рециркуляция неупрлавяемая
MU рециркуляция упрлавяемая
0 отсутствует
‹
EH
WH
WC
FC
0
›
EH электрический нагрев
WH водяной нагрев
WC водяное охлаждение
FC фреоновое охлаждение
0 отсутствует
‹
EH
WH
WC
FC
0
›
EH электрический нагрев
WH водяной нагрев
WC водяное охлаждение
FC фреоновое охлаждение
0 отсутствует
Приточно-вытяжная установка

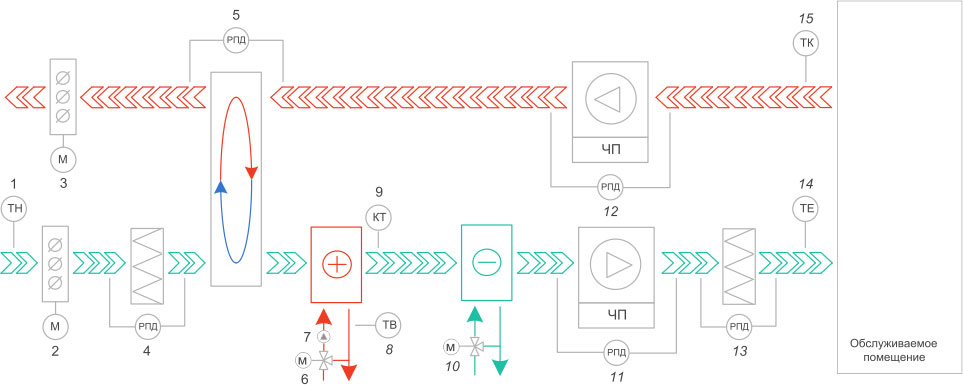

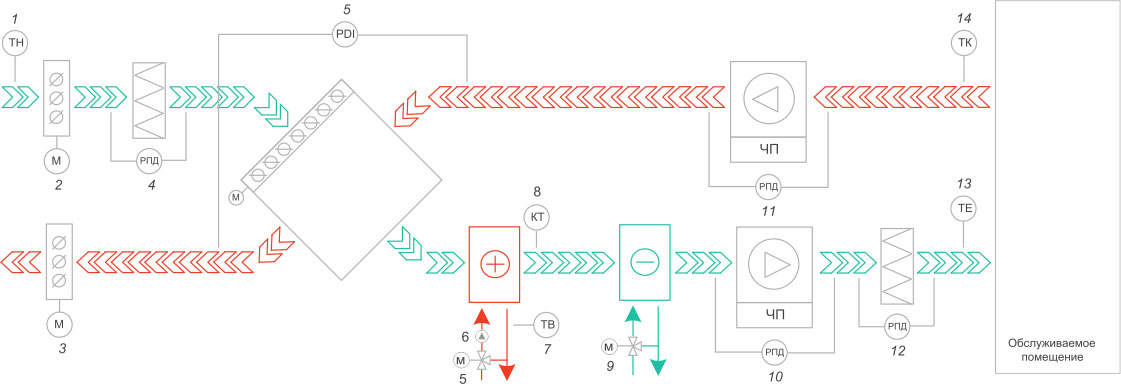

Блок управления OWN-2-R-WH-WC
1 – датчик температуры наружного воздуха;
2, 3 – привод воздушной заслонки;
4, 13 – дифференциальное реле давления фильтра;
5 – дифференциальное реле давления регенератора;
6 – электропривод клапана теплоносителя;
7 – насос циркуляционный;
8 – датчик температуры обратной воды;
9 - капиллярный термостат;
10 – электропривод клапана хладоносителя;
11, 12 – контроль работы вентилятора (ЧП либо диф. реле давления);
14 – датчик температуры приточного воздуха;
15 – датчик температуры воздуха в помещении.

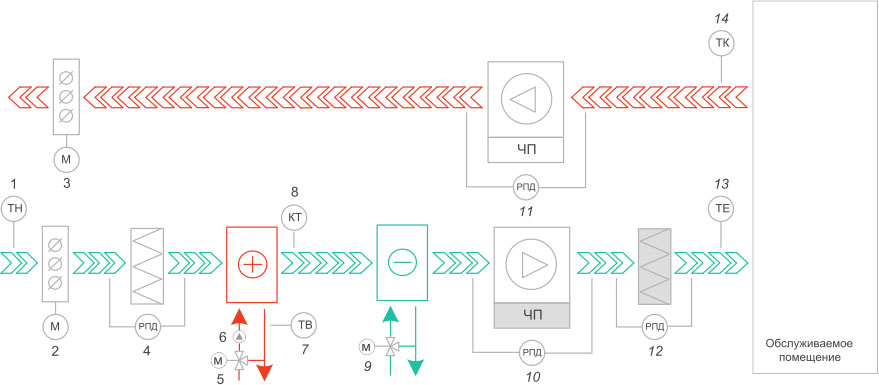

Блок управления OWN-2-0-WH-WC
1 – датчик температуры наружного воздуха;
2, 3 – привод воздушной заслонки;
4, 12 – дифференциальное реле давления фильтра;
5 – электропривод клапана теплоносителя;
6 – насос циркуляционный;
7 – датчик температуры обратной воды;
8 - капиллярный термостат;
9 – электропривод клапана хладоносителя;
10, 11 – контроль работы вентилятора (ЧП либо диф. реле давления);
13 – датчик температуры приточного воздуха;
14 – датчик температуры воздуха в помещении.
Блок управления OWN-2-R-WH-WC
1 – датчик температуры наружного воздуха;
2, 3 – привод воздушной заслонки;
4, 13 – дифференциальное реле давления фильтра;
5 – дифференциальное реле давления рекуператора;
6 – электропривод клапана теплоносителя;
7 – насос циркуляционный;
8 – датчик температуры обратной воды;
9 - капиллярный термостат;
10 – электропривод клапана хладоносителя;
11, 12 – контроль работы вентилятора (ЧП либо диф. реле давления);
14 – датчик температуры приточного воздуха;
15 – датчик температуры воздуха в помещении.

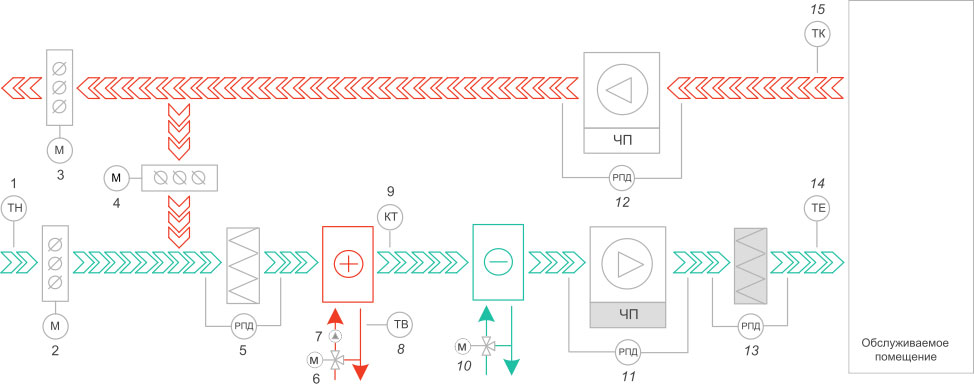

Блок управления OWN-2-ММ-WH-WC
1 – датчик температуры наружного воздуха;
2, 3, 4 – привод воздушной заслонки (работа в противофазе);
5, 13 – дифференциальное реле давления фильтра;
6 – электропривод клапана теплоносителя;
7 – насос циркуляционный;
8 – датчик температуры обратной воды;
9 - капиллярный термостат;
10 – электропривод клапана хладоносителя;
11, 12 – контроль работы вентилятора (ЧП либо диф. реле давления);
14 – датчик температуры приточного воздуха;
15 – датчик температуры воздуха в помещении.
